产品综述

3671系列矢量网络分析仪产品包括3671C（100kHz～14GHz）、3671D（100kHz～20GHz）、3671E（100kHz～26.5GHz）、3671G（10MHz～43.5GHz）。3671系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA、HDMI等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。3671系列矢量网络分析仪保留了高端矢量网络分析仪的特征，包括性能指标、仪器外观、显示效果、软件界面方面，同时控制仪器的体积、重量、风噪，为用户营造良好的使用体验。该产品可广泛应用于雷达、通信、导航等领域，是国防、高校和工业科研、批产过程中必不可少的测试设备。

功能特点

人性化用户界面简洁直观，便于操作，提高测试效率

校准类型灵活可选，兼容多种校准件

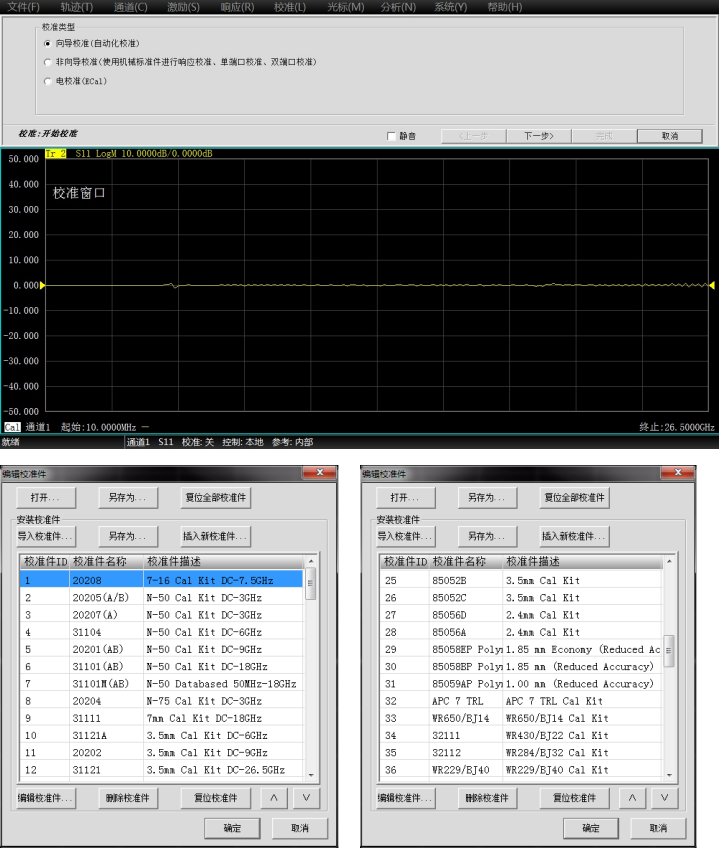

3671系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴机械校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。

多窗口显示所有测量通道

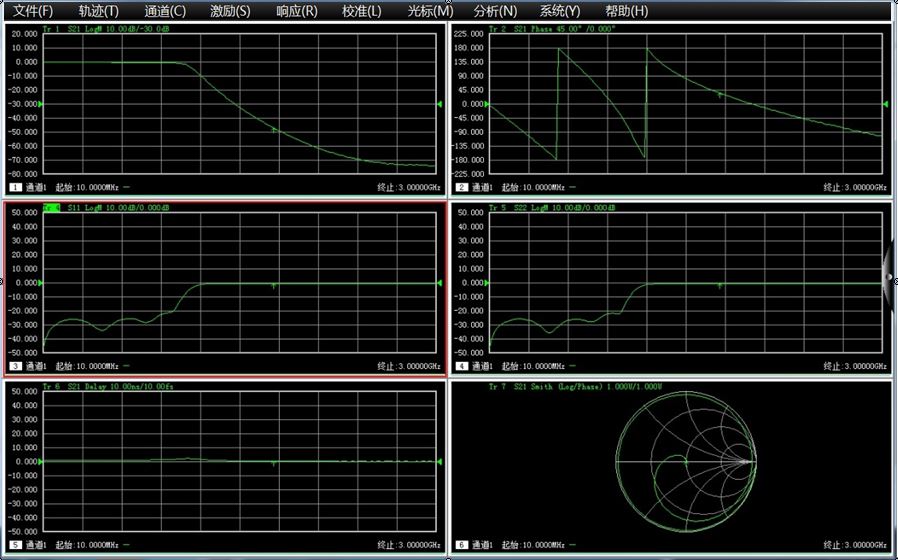

本产品具有多通道和多窗口显示功能，最多支持64个通道，最多可同时显示32个测量窗口，每个窗口最多可同时显示16条测试轨迹，使观测结果更加直观，用户使用更加方便。

录制功能实现一键自动化测试

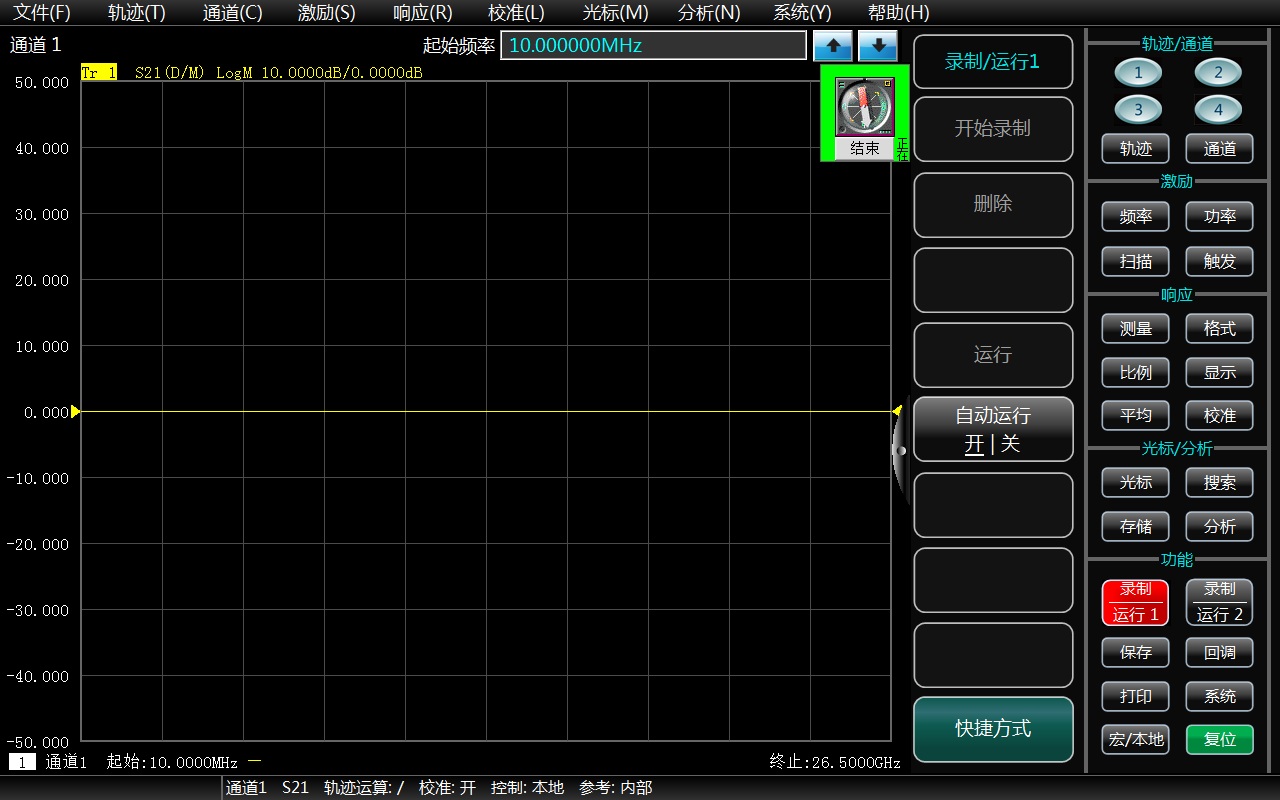

记录在使用仪器过程中所有操作步骤，同时可以随时插入编辑的提示对话框，并且准时弹出提示对话框，等待确认，实现交互功能，真正实现了智能仪器一键自动化功能。

大动态范围

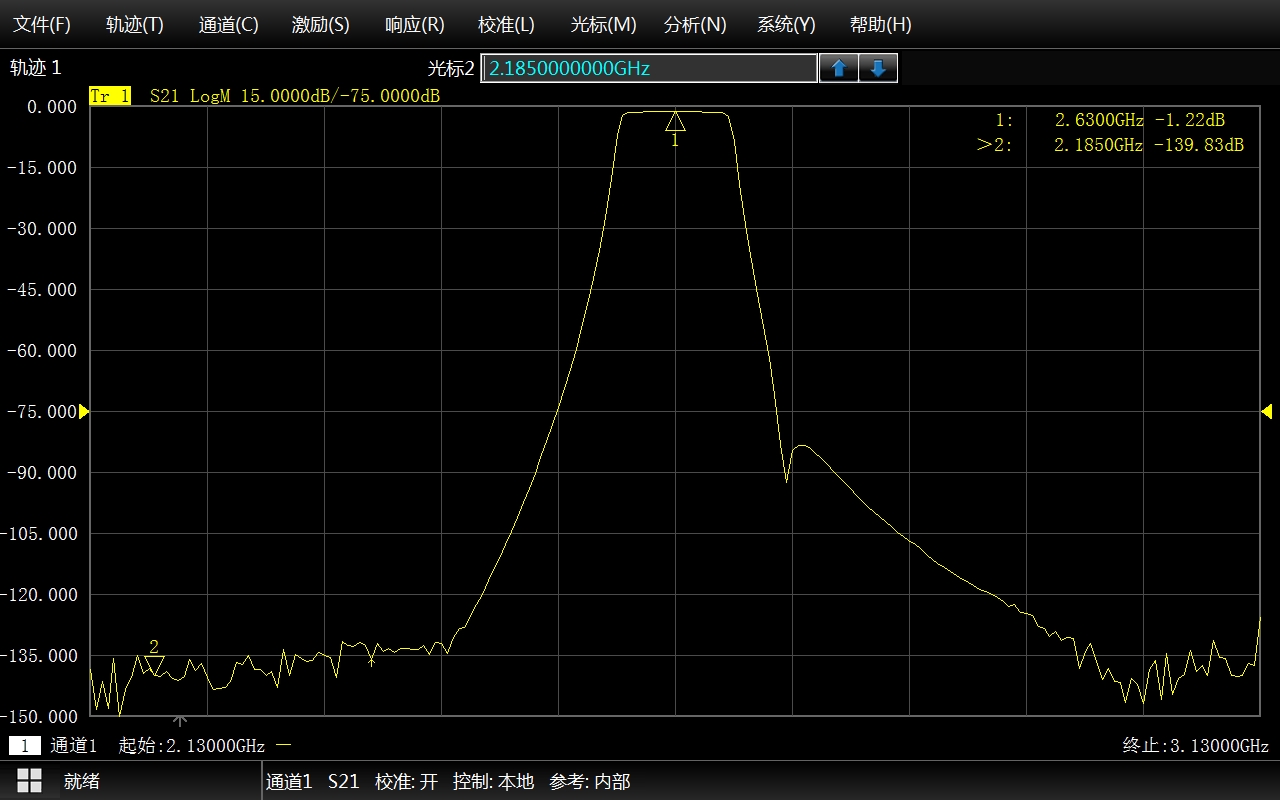

3671系列矢量网络分析仪采用基波混频接收的设计理念，有效扩展整机的测试动态范围，可以满足您对大动态范围的测试需求。

全面提升扫描速度

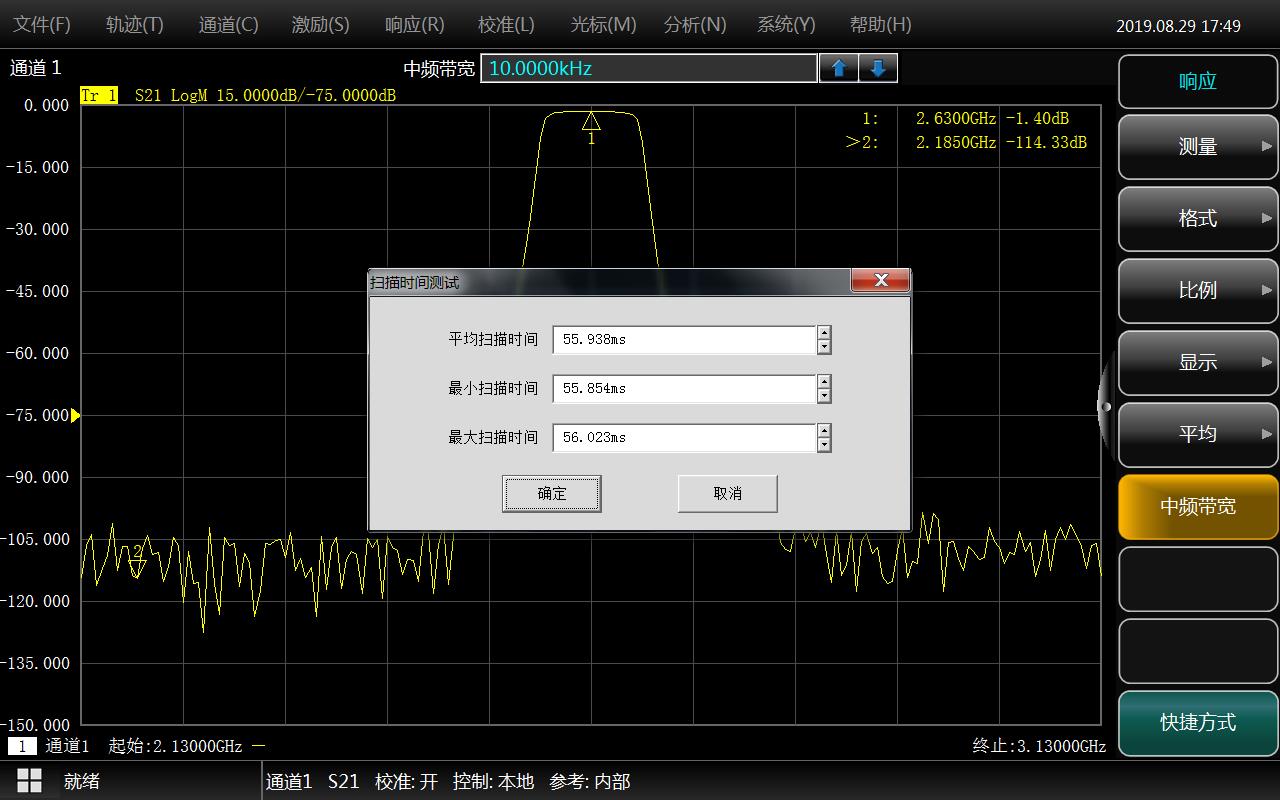

3671系列矢量网络分析仪在全频段201点扫描、600kHz中频带宽情况下扫描速度可达43ms（典型值），并提供一键式扫描时间测试功能，方便评估。

时域分析（选件）

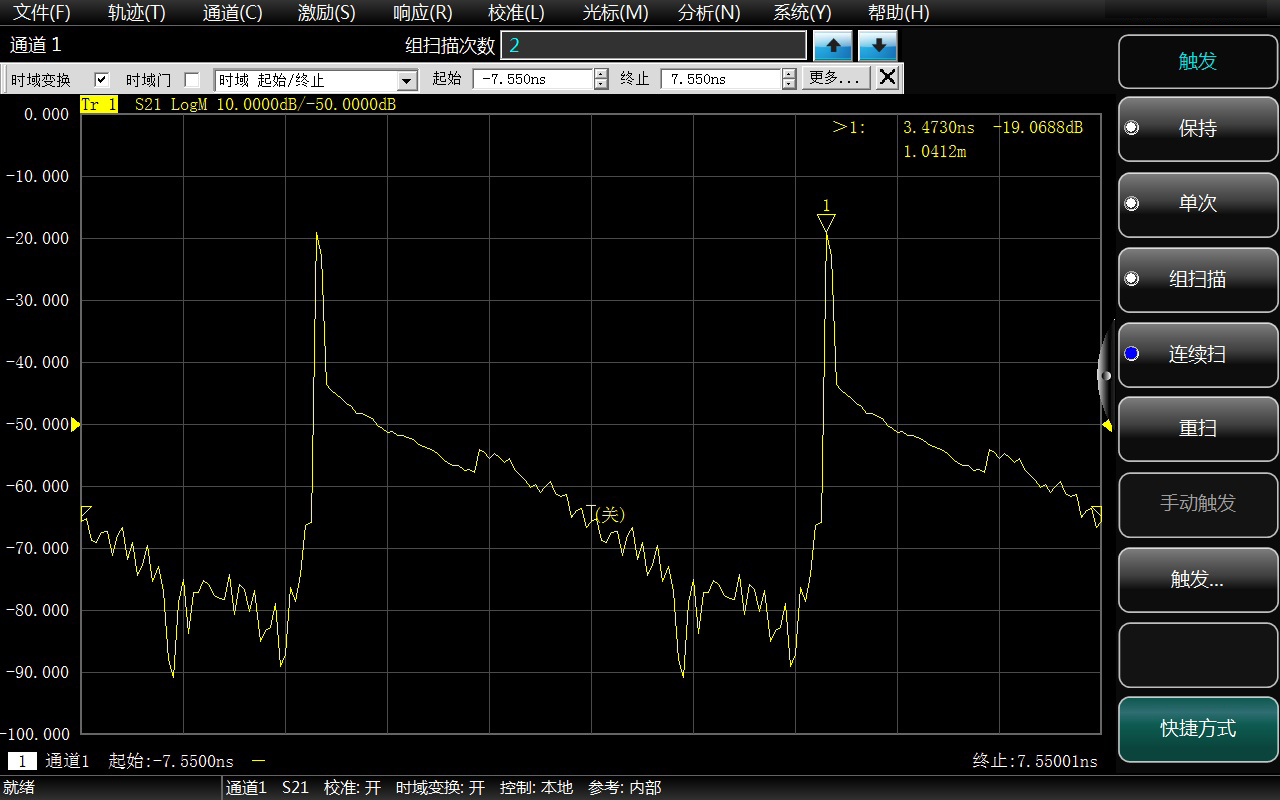

3671系列矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障点精确定位。

高级时域分析选件（TDR选件）

随着信息产业的高速发展，对网络带宽的需求也越来越高，需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，传输链路的特性变化会显著的影响信号传输质量，高级时域分析选件是评价高速链路信号传输质量的重要手段。

TDR时域阻抗测试，可以精准测试传输线上阻抗特性的变化情况，定位不连续性。

便捷的近端与远端串扰测试，可同时分析时域和频域数据，用于测试多条传输线之间的相互影响的程度。

3671系列矢网的高级时域分析选件提供基于S参数的虚拟眼图生成及分析功能。仿真码型输出单元用于产生0、1变化的数据位，把仿真码型和被测件的时域冲激响应进行卷积，叠加后得到虚拟眼图。

根据不同的高速数字通信标准，高级时域分析选件可以使用预先定义好的眼图模板进行高效率Pass/Fail测试。

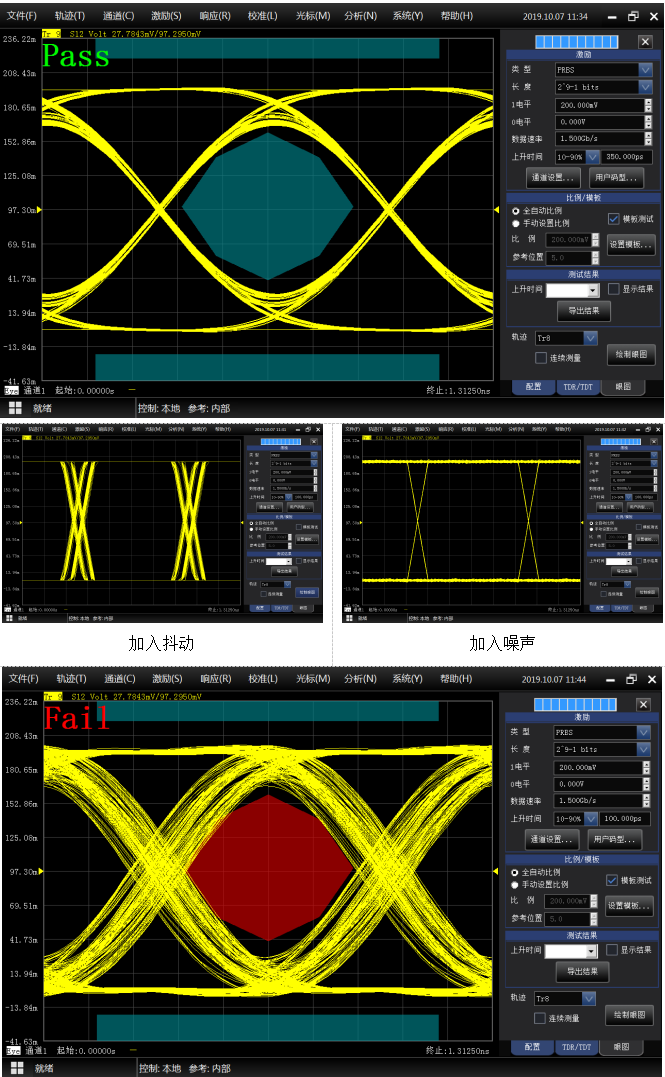

高级时域分析选件可以在仿真眼图上施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入，模拟真实环境下高速链路不同位置的仿真眼图。

自动夹具移除（选件）

矢量网络分析仪的测量对象涉及到非标准接头器件，如封装微波器件、在片器件等。此类器件最显著的特点是无法与矢量网络分析仪直接相连。使用夹具可以将被测件连接到矢量网络分析仪上，但同时也引入了夹具误差。自动夹具移除功能可以进行夹具参数的提取、存储以及夹具去嵌入，以获得被测件的真实参数，其操作简便，精度高。

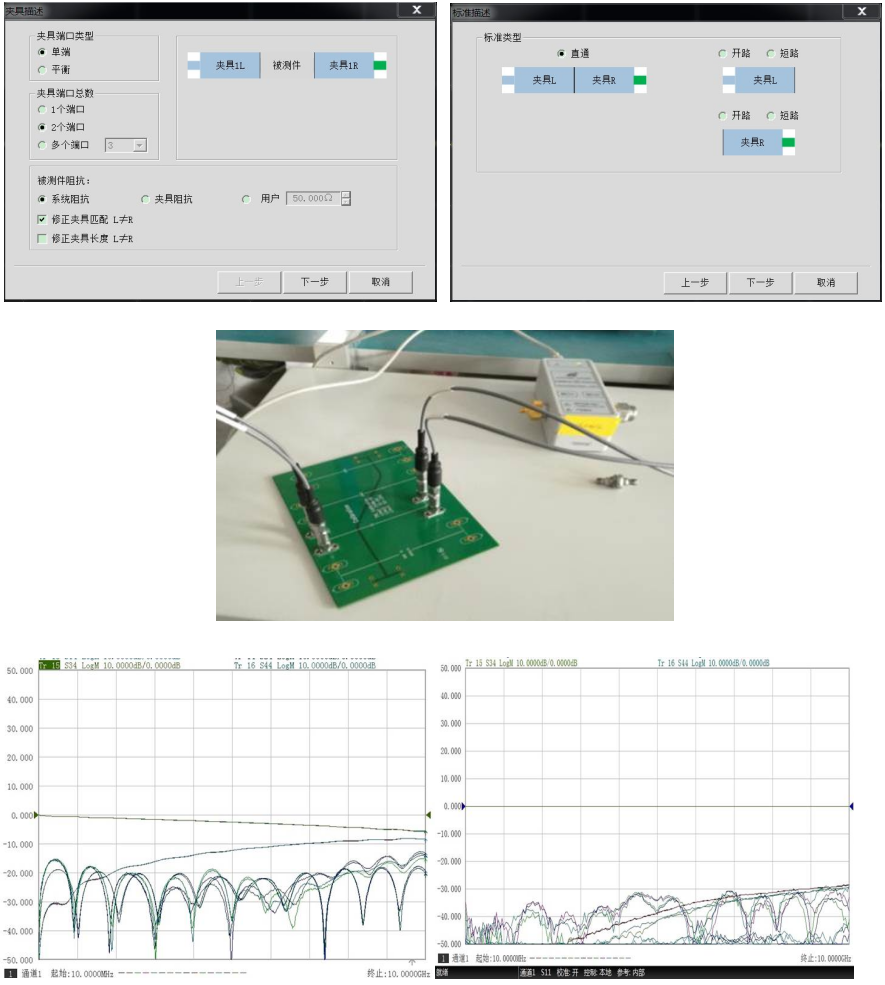

进行夹具的描述时，可以设置单端夹具及差分夹具，也可以选择夹具的端口数等信息。进行夹具参数的提取，需要对夹具标准进行测量。在标准描述界面，夹具标准包含三种类型：直通标准、开路标准、短路标准。

 利用自动夹具移除功能，把被测件作为一个整体，进行平衡参数提取，并进行四端口的去嵌入。测试结果显示，传输参数能够很好的去除掉，同样近端串扰和远端串扰也得到有效去除。
